Диагностика лодочных моторов HONDA

PDF Печать E-mail
Диагностика лодочных моторов HONDA
Инструкции и софт



OBD Tool модуль диагностики


OBD-H01 - это современный сканер лодочных моторов HONDA, подключаемый к ПК через USB разъем. Сканер является полным аналогом Dr.Honda за исключением Functions Test (Активные Тесты - ожидаются в будущих версиях софта). Сканер показывает состояние датчиков лодки, ошибки, мото-часы. Простота использования, интерфейс на русском языке, пожизненная гарантия и бесплатное обновление софта. С помощью OBD-H01 можно осуществлять диагностику следующих лодочных моторов HONDA:

BF 115A (2005-2006)
BF 115D (все года)
BF 130A (2005-2006)
BF 135A (2004-2006)
BF 135A4 (все года)
BF 150A (2004-2006)
BF 175A (2003-2007)
BF 250A (все года)
BF 40D (все года)
BF 50D (все года)
BF 75A (все года)
BF 90D (все года)
BFP 60A (все года)

а так же другие инжекторные лодки, поддерживающие стандарт OBD-II

  • быстрое определение источника ошибки лодочного мотора FI
  • считывание значений с датчиков мотора в реальном времени
  • ведение файла телеметрии , возможность сохранения истории с последующим проигрышем
  • считывания журнала кодов ошибок
  • очистка журнала кодов ошибок
  • считывание мото-часов
  • число пусков мотора
  • моточасы на 100% открытом дросселе
  • моточасы холостого хода
  • число падений уровня масла
  • отображение состояния датчиков лодочного мотора

Особенности устройства:

  • небольшая цена, в сравнении с заводским аналогом
  • бесплатное обновление софта
  • подключение к PC через USB
  • поддержка Русского языка
  • поддержка лодок и мотоциклов HONDA
  • усиленная конструкция, водонепроницаем, поставляется в кейсе

Принцип работы:

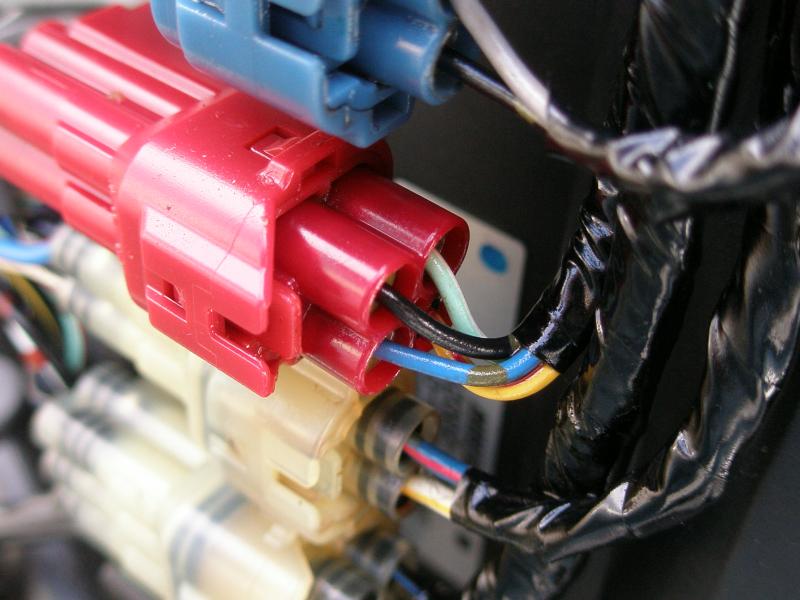

Устройство подключается к разъему диагностики HONDA OBD II лодки. Разъем одинаков для лодочных моторов и мотоциклов. Через USB шнур сканер подключается к компьютеру.

С помощью идущего со сканером набора программ можно считывать содержимое внутренней памяти модуля управления, состояния датчиков, строить графики.

Фотогалерея: http://www.healtech.ru/obd-tool-diagnostika-motozikla?start=2

OBD Honda состояние датчиков лодки

Видео в полном размере: obd-h01-boat.avi

* рывки в записи связаны с возможностями записывающей видео программы, в реальной жизни этого не происходит. Для просмотра возможностей сканера лучше всего загрузить софт и демонстрационную телеметрию ниже. Телеметрия не содержит ошибок инжектора.

Софт и телеметрия:

Скачать софт OBD-H01 для лодок HONDA

Скачать телеметрию bf225.hds

Инструкции по просмотру демонстрации:

  • установите софт сканера OBD-H01 из загруженного дистрибутива
  • зайдите в меню Settings (Настройки) и выберите язык (Language) : Russian
  • нажмите на кнопку OK чтобы новые настройки вступили в силу
  • кликните на кнопке Открыть и выберите загруженный файл телметрии bf226.hds
  • нажмите Пуск для запуска сохраненной телеметрии


Комментарии

0 #26
dmitri 18 Июня 2017
HondaBF50D
Honda bf50d .Все делал строго по правилам . Модуль с КПК работает а соединения с мотором не видит.Имея схему разъема с ЭБУ проверил выходы - все вроде нормально.Прибор приобрел недавно и до этого не использовал.В чем может быть проблема и если что где можно продиагностиров ать сам модуль ?
0 #25
Healtech Electronics 26 Августа 2016
BF50D
Давление во впуске - это датчик MAP - датчик входного давления воздуха, не имеет отношения к бензонасосу. Инжектора лодочных моторов Хонда не знают о давлении нагнетаемом насосом и не покажут ошибку с случае выхода бензонасоса из строя.

Цитирую Вячеслав Морозов:
Здравствуйте,
Хотел приобрести прибор(датчик 07406-0040004) для диагностики давления в топливном насосе высокого давления BF50D. Возможно ли полноценно определить давление топливного насоса с помощью прибора по параметру "давление во впуске" или это разные показатели?
0 #24
Вячеслав Морозов 24 Августа 2016
Параметр "давление во впуске"
Здравствуйте,
Хотел приобрести прибор(датчик 07406-0040004) для диагностики давления в топливном насосе высокого давления BF50D. Возможно ли полноценно определить давление топливного насоса с помощью прибора по параметру "давление во впуске" или это разные показатели?
0 #23
ИвНиколай 09 Июля 2016
аренда сканера
Могу взять сканер в прокат?
Собираюсь приобрести bf50 б/у, надо бы проверить...
0 #22
Healtech Electronics 22 Мая 2016
Хонда BF 60
Здравствуйте. Тему переводим в почту.

Цитирую palik:
Здравствуйте. После обновления программы на экране стало кратковременное подёргивание экрана и не возможно произвести диагностику лодочного мотора Хонда BF 60 Так как строка соединить не загорается .Как поступить в данной ситуации ?
0 #21
aaa 22 Мая 2016
honda
Установите софт от имени администратора
0 #20
palik 22 Мая 2016
Диагностика лодочных моторов хонда
Здравствуйте. После обновления программы на экране стало кратковременное подёргивание экрана и не возможно произвести диагностику лодочного мотора Хонда BF 60 Так как строка соединить не загорается .Как поступить в данной ситуации ?
0 #19
Vladivostokmotor 13 Января 2016
OBD-H01
Обновился , все заработало , спасибо
0 #18
Healtech Electronics 11 Января 2016
OBD-H01
1. Самая свежая версия софта 2.0.2.6, если у вас более поздняя версия софта, установите последнюю версию отсюда:

http://www.healtech.ru/docs/exe/Setup_OBD-Honda.exe

или:

http://www.healtech-electronics.com/software/Setup_OBD-Honda.zip

или:

http://www.healtech-electronics.com/obd/updates/Setup_OBD-Honda.exe

если проблема осталась - свяжитесь с нами повторно. Софт должен видеть ID сканера, если ID сканера есть, то проблема с подключением/помехами/несовместимость ю

Цитирую Vladivostokmoto r:
Здравствуйте, пол года назад был куплен у вас сканер OBD-H01 , проверили все работало , сегодня понадобился, а он в отказ , не видит мотора , иногда пишет, что есть обновления , но скачать не получается, что может быть ?
0 #17
Audis 11 Января 2016
OBD-H
Цитирую Vladivostokmoto r:
Здравствуйте, пол года назад был куплен у вас сканер OBD-H01 , проверили все работало , сегодня понадобился, а он в отказ , не видит мотора , иногда пишет, что есть обновления , но скачать не получается, что может быть ?


Так софт последней версии можно скачать с офф сайта производителя http://www.healtech-electronics.com/software/Setup_OBD-Honda.zip

Если софт показывает серийный номер адаптера, значит проблема со стороны мотора (может нет питания на раземе).
