Обзор индикаторов передач

PDF Печать E-mail

Компания Healtech Electronics производит 3 линейки индикаторов передач  – тема этой статьи – индикаторы передач, как они устроены, как устанавливаются и чем отличаются.

Прежде всего - обрадуем – Healtech Electronics производит индикаторы для всех мотоциклов и автомобилей, ATV и других средств передвижения оборудованных электронным зажиганием. Будь ваш мотоцикл или автомобиль 2011 года или 1987 – у нас есть для него индикатор.

Индикаторы серии GiPro/ATRE

GiPro с встроенным блоком отключения задержки зажигания
Вначале выясним, что же такое ATRE, как он работает и зачем нужен. ATRE это аббревиатура Advanced Timing Retard Eliminator – Расширенный Блок Отключения Задержки Зажигания.

В отличие от мотоциклов, не оборудованных датчиком передачи,  мотоцикл с датчиком в коробке «знает» на какой передаче едет, что позволяет блоку управления двигателем использовать разные настройки зажигания и впрыска в зависимости от включенной передачи. Производители мотоциклов стеснены строгими экологическими нормами и, преимущественно, используют датчик на коробке для соблюдения экологических норм, которые в некоторых странах очень жесткие. Перед угрозой не пройти сертификацию по экологическим нормам производители идут на снижения мощности двигателя.

Раз уж на коробке все равно есть датчик передач и есть разные карты в блоке управления, то второе применение датчика – ограничение оборотов мотоцикла, но только в случае если он движется на 6ой передаче. Это так называемый «ограничитель». На мотоциклах с датчиком передач ограничивается не скорость, а обороты на 6ой передаче, что, в свою очередь, ограничивает скорость. Поэтому вы никогда не уйдете в красную зону на 6ой передаче, не потому что мотоциклу не хватает мощности, а потому что задолго до красной зоны сработает ограничитель оборотов.

Принцип работы ATRE Healtech – всегда, за исключением нейтрали, сообщать блоку управления передачу, запрограммированную пользователем.  В случае перехода на нейтраль – ATRE автоматически выключается и блок управления видит нейтраль. Отключение ATRE на нейтрале обуславливается тем что блок управления использует для нейтрали особую карту, отличную от передач 1-6. Если бы ATRE не выключался на нейтрали, блок управления думал бы что включена передача и не переключился в режим работы «на нейтрале».

Таким образом, после установки ATRE (или X-TRE) с точки зрения блока управления ваш мотоцикл имеет всего 2 передачи – нейтраль и передачу, которую вы запрограммируете. Помимо снятия ограничителя, увеличения крутящего момента на передачах 1-3, это дает возможность объективной настройки мотоцикла на дино стенде если вы хотите пойти дальше и установить корректор топливных карт FIT. Обратите внимание, установка индикатора с ATRE или специализированного блока X-TRE не требует последующей настройки мотоцикла.

Теперь мы переходим к самому интересному. На мотоцикле с датчиком передачи всего 2 свободных от отграничений передачи. Это 4 и 5ая. Ни на одной из этих передач нет ни ограничения по мощности на низких оборотах ни ограничения оборотов. С помощью ATRE вы выставляете передачу 4 и вот чудо – ограничения по мощности и максимальной скорости исчезли. Теперь, не смотря на то что вы переключаете передачу, блок управления мотоцикла думает что вы находитесь на 4 (5ой или 3ей в зависимости от того что вы запрограммируете) передаче всегда, когда вы не на нейтрале. На нейтрале для ровного холостого хода в мотоцикле используется специальная карта, специальные настройки, чтобы сохранить ровный холостой ход, ATRE выключается на нейтрале. Ваш мотоцикл уже не пройдете европейский техосмотр, но к счастью, вы всегда можете отключить ATRE нажатием кнопки, тем ни менее, с включенным ATRE ваш мотоцикл больше не проходит по экологическим нормам, вы не можете его использовать на улицах города.

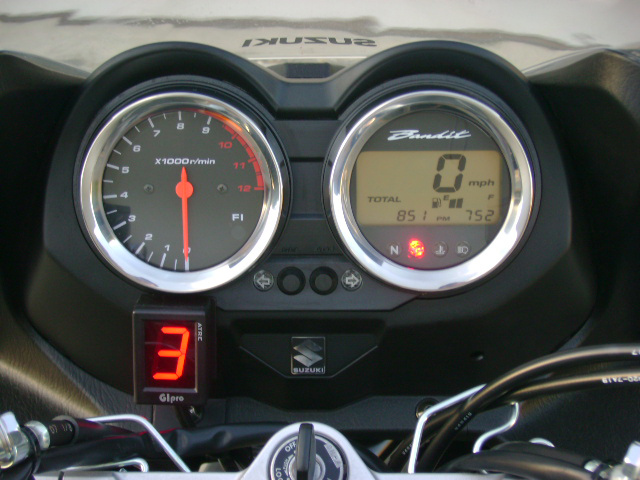

Итак, GiPro/ATRE это блок, интегрирующий в себе индикатор передач, и блок отключения задержки зажигания. Это идеальное устройство для тех мотоциклов, у которых нет индикатора передач и есть датчик позиции передачи. На этих мотоциклах в дополнение к индикации передачи и возросшему моменту вы бонусом получаете ещё и отключение ограничителя оборотов и теперь скорость движения вашего мотоцикла на 6ой передаче ограничена только отсечкой.

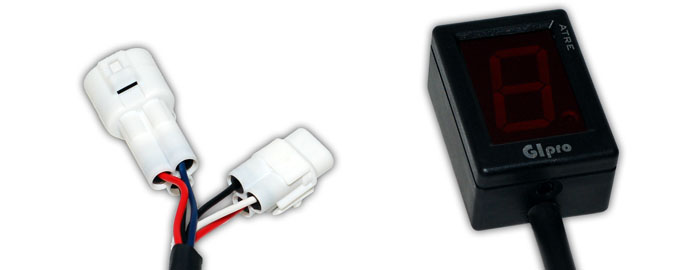

Разъемы GiPro/ATRE

Подключение индикатора передач GiPro/ATRE элементарно - сводится к поиску разъема датчика скорости, размыканию его, подключению в разрыв индикатора и подключением к индикатору коммутируемым ключом зажигания +12В

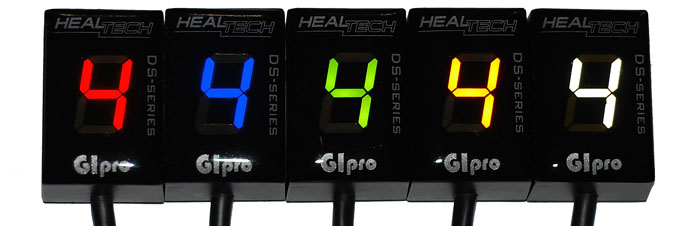

Индикаторы серии GiPro DS

GiPRo DS индикаторы с подключением в порт диагностики
Многие инжекторные мотоциклы оборудованы диагностическим портом, этот порт служит для обмена информации с оборудованием диагностики (OBD Tool) и телеметрии. Подключаясь к этому порту устройство, может получать от блока управления мотоциклом различную информацию, в том числе номер передачи (если есть датчик на коробке), обороты, показания датчика скорости. И поэтому мы решили сделать индикатор, который бы отличался элементарнейшим подключением. Всё что нужно сделать – это подключить его в порт диагностики. Один провод, один разъем с точки зрения пользователя это именно так. С точки зрения производства все модели GiPro-DS отличаются друг от друга, тем ни менее вся серия разделяет одни и те же свойства – простоту подключения и точность показаний.

Если ваш мотоцикл не ограничен по мощности и всё что вы хотите получить это индикацию передач -  этот блок отлично Вам подходит, т.к. его установка – это подключение к одному разъему. Вы можете использовать этот блок вместе с X-TRE.

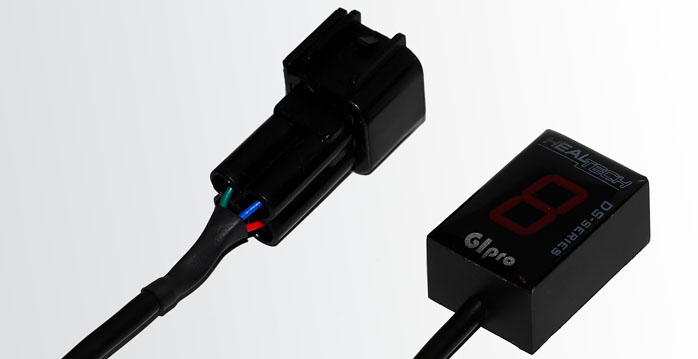

Подключение индикатора передач GIProDS сводится к подключению одного разъема

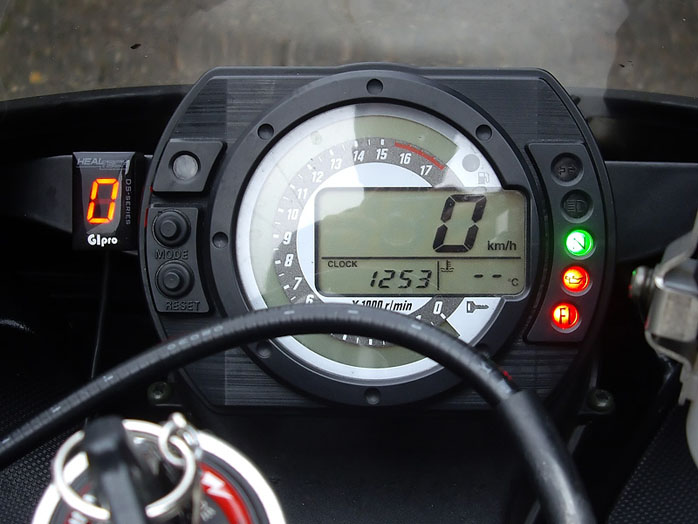

Установленный GiPro DSИндикаторы серии GiPro-X


Этот индикатор передач является дальнейшим развитием GiPro DS и отличается от GiPro DS тем, что один единственный индикатор совместим со всеми транспортными средствами, в том числе и автомобилями. Этот индикатор будет работать и на мотоциклах с электронным датчиком скорости и на мотоциклах со спидометром, приводимым кабелем. Для упрощения установки GiPro-X поставляется с разными проводками под модель мотоцикла. Установка индикатора чуть более сложная, чем GiPro-DS. В комплект проводки входят разъемы, в которые подключается датчик скорости и врезные контакты для подключения к датчику позиции коленвала и питанию. С помощью идущей в комплекте инструкции подключение не составляет никакого труда.

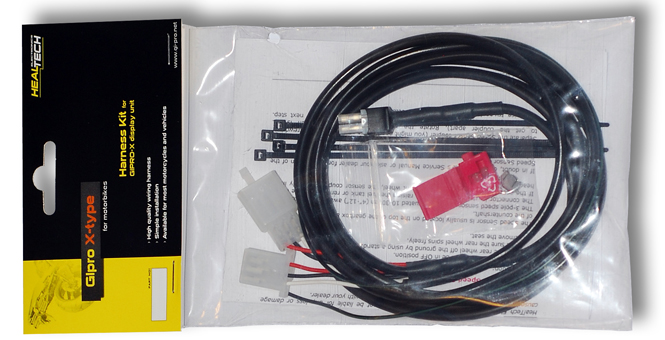

Проводка GiProX

GiPro-X будет работать и с мотоциклами, на которые устанавливается GiProDS и с мотоциклами на которые устанавливается GiPro/ATRE, тем ни менее, в отличие от GiPro/ATRE и некоторых моделей GiPro-DS, ориентирующихся на показания датчика скорости, GiPro-X не считывает, а вычисляет передачу, это возможно сделать только в случае если сцепление отпущено, а мотор заведен. В случае если мотор заглушен или сцепление выжато GiPro-X показывает прочерк. Тем ни менее, если мотор заведен и сцепление отпущено, переключаетесь ли вы на две или три передачи вверх или вниз, уходите ли в красную зону или  находитесь на нейтрале, GiPro-X всегда быстро покажет правильную передачу, даже в случае если вы переключаетесь вверх - не выжимая сцепления.

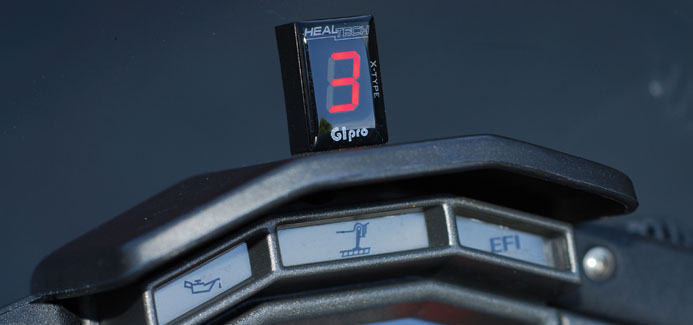

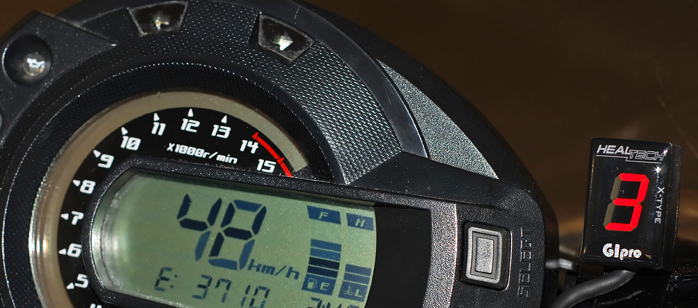

GiPro-X на мотоцикле

Видео, как работают индикаторы передач: Смотреть
Сравнительная таблица индикаторов


GiPro-ATRE GiPro-DS GiPro-X

GiPro-XC
(Для авто)

Быстрое и точное определение передачи да да да да
Метод определения передачи считывание

вычисление/
считывание

вычисление вычисление
Функция Shift Light нет нет да да
Контроль яркости да нет нет нет
Встроенный ATRE да нет нет нет
Число подключаемых разъемов 2 1 2

без разъемов
на врезных
контактах

Число проводов, подключаемых с
помощью врезных контактов
1 0 1 4
Пайка не требуется не требуется не требуется не требуется
При выжатом сцеплении индикатор показывает номер передачи номер передачи/
или прочерк,
зависит от модели
прочерк прочерк
Процедура обучения после подключения не требуется изредка требуется требуется
Рекомендуемое применение

мотоциклы с датчиком передачи и
ограничителем мощности

мотоциклы с диагностическим портом, без ограничителя мощности любые инжекторые любые инжекторные
Возможность исполнения в версии Split да да да да
Водонепроницаемость
да да да да
Защита от КЗ да да да да
Защита от реверсивных напряжений да да да да
Устойчивость к перепаду напряжений да да да да
Гарантия 2 года 2 года 2 года 2 года
