GiPro/ATRE индикатор передачи с функцией отключения запаздывания зажигания

PDF Печать E-mail
GiPro/ATRE индикатор передачи с функцией отключения запаздывания зажигания
Подбор модели к мотоциклу
Инструкции
Фотогалерея
Список совместимых мотоциклов

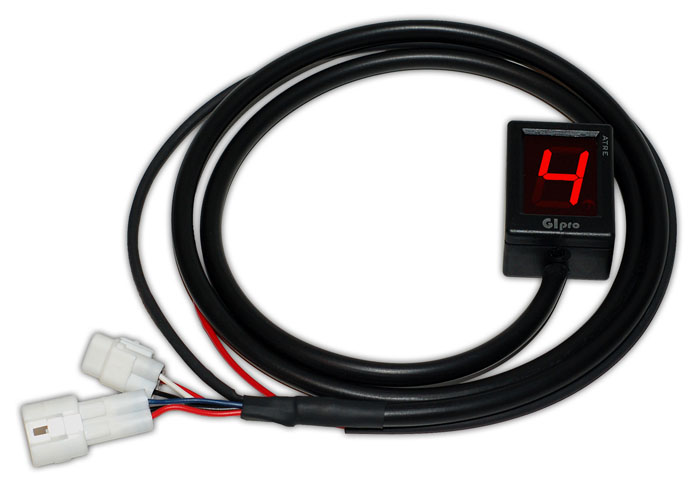

GiPro ATRE

GiPro/ATRE - модуль двойного назначения сочетающий функции самого совершенного индикатора передач и лучшего модуля отключения задержки зажигания (ОЗЗ). Модуль работает с мотоциклами Suzuki, Kawasaki, Triumph, коробка передач которых оборудована датчиком позиции передачи.

Кликните сюда для перехода на статью сравнительного обзора индикаторов передачединая цена

Детальный обзор блоков отключения задержки зажигания:
http://www.healtech.ru/stati/obzor-blokov-otklucheniya-zaderzhki-zazhiganiya

Предназначение:

  • индикация номера передачи
  • отключение задержки зажигания

Особенности устройства:

  • простая установка с помощью набора разъемов, идущих в комплекте, пайка не требуется
  • работа с датчиком передачи напрямую гарантирует быстрое и надежное считывание номера передачи
  • на пониженных передачах встроенный модуль отключения задержки зажигания улучшает отклик и увеличивает крутящий момент (виллить станет проще)
  • отключение ограничителя скорости на мотоциклах Suzuki объемом от 1000cc
  • модуль отключения задержки зажигания может быть запрограммирован на работу с любой "свободной от ограничений" передачей, как правило это передача 4 или 5
  • большой 1" дисплей с автоматической коррекцией яркости
  • снижение температуры работы двигателя
Принцип работы:

Устройство предназначено для подключения к мотоциклам оборудованным датчиком передачи и 5-6 ступенчатой КПП. Датчик передачи представляет из себя набор сопротивлений, при переключении передачи сопротивления коммутируются, генерируя разное падение напряжений. Падения напряжения считываются заводским модулем управления двигателем, на их основе заводской модуль вычисляет передачу и выводит её номер на приборную панель. Помимо индикации, номер передачи используется модулем управления двигателем для корректировки зажигания. С помощью идущей с GiPro/ATRE проводки модуль устанавливается в разрыв заводского датчика передачи, считывая номер передачи и выдавая на свой дисплей её номер. Модулю же управления выдается другая передача настраиваемая пользователем. Например - 4, модуль управления считает что мотоцикл всегда находится на 4ой передачи, которая свободна от ограничений мощности. Таким образом, модуль GiPro/ATRE сочетает в себе две функции - индикатор передач и модуль отключения задержки зажигания.
Остальные видео файлы вы можете найти тут: http://www.healtech.ru/stati/video-rabota-indikatorov


На видео ниже, демонстрируется снятие ограничителя скорости индикатором передач GiPro/ATRE. Шкала мотоцикла не может отображать больше 299 Км/ч. В стоке, на отображаемой скорости близкой к 299 Км/ч срабатывает ограничитель оборотов, после чего скорость перестает расти. С GiPro-ATRE мы видим, как мотоцикл уже на 10 000 RPM на 6ой передачи достигает 299Км/ч, но обороты мотора поднимаются пока он не уходит в отсечку. Уход в отсечку на 6ой передаче невозможен в стоке. Обратите внимание, исправить проблему со спидометром, упирающимся в 299Км/ч уже на 10 000RPM поможет SpeedoHealer. О том чем он может помочь читайте в статье Заводская погрешность спидометра.

Тестирование GiPro/ATRE:



Комментарии

0 #110
Healtech Electronics 17 Августа 2016
Хонда ф4и
Здравствуйте. GIPRO-S01 совместим только с Сузуками. В работе он использует датчик передач, которого в мотоциклах Хонда, за исключением самых новых моделей - нет.

Цитирую Максим:
Добрый день.
Когда то давно купил индикатор передач с атре с01. Для сузуки.
Сейчас у меня Хонда ф4и.
Возможно ли этот индикатор переобучить для хонды?
0 #109
Максим 17 Августа 2016
Гипро
Добрый день.
Когда то давно купил индикатор передач с атре с01. Для сузуки.
Сейчас у меня Хонда ф4и.
Возможно ли этот индикатор переобучить для хонды?
0 #108
Healtech Electronics 09 Марта 2016
GiPro/ATRE
Здравствуйте. В GIPRO/ATRE два устройства - индикатор передач GIPRO и ATRE. Буква d при старте означает что индикатор передач работает с заводскими настройками передач. Передачи определяются по напряжению с датчика скорости, индикатор с завода запрограммирова н на определенные напряжения о чем и сообщает буква d. Вы можете перепрограммиро вать настройки передач согласно инструкциям - тогда буква d при старте отображаться не будет.

ATRE по умолчанию - выключено и находится в прозрачном режиме. Поэтому индикатор передач GIPRO и штатный индикатор показывают одинаковые передачи. Если вы запрограммирует е ATRE то стоковый индикатор передач будет показывать нейтраль или передачу, на которую запрограммирова н ATRE а GIPRO будет показывать правильные передачи.

Цитирую Жора:
Здравствуйте. Установил на zx10-08 GiPro/ATRE показывает и считывает все передачи верно.
При запуске показывает d как заводские настройки индикатора.
Но на моём родном дисплее, передачи тоже дублируются.
Так и должно быть?
Как я понял, отображает только передачу 4-5 если пользователь сам это за программирует, а если использую заводские настройки тогда дублирует передачи? объясните пожалуйста.
Спасибо за ответ.
-1 #107
Жора 09 Марта 2016
GiPro/ATRE
Здравствуйте. Установил на zx10-08 GiPro/ATRE показывает и считывает все передачи верно.
При запуске показывает d как заводские настройки индикатора.
Но на моём родном дисплее, передачи тоже дублируются.
Так и должно быть?
Как я понял, отображает только передачу 4-5 если пользователь сам это за программирует, а если использую заводские настройки тогда дублирует передачи? объясните пожалуйста.
Спасибо за ответ.
0 #106
Healtech Electronics 06 Ноября 2015
с109r 2008
Здравствуйте.
GiPro/ATRE - это индикатор передач с фнукцией отключения задержки зажигания (будет больше мощности на первых 3х передачах). GiPro DS - это только индикатор передач. GIPRO/ATRE подключается в разъем датчика передач, GiPro DS - в разъем порта диагностики. Отличаются габаритами GIPRO/ATRE - больше и наличием диммера - у GIPRO/ATRE - он есть у GiPro DS - нет.

Цитирую SanSan:
Добрый день!
По совместимости к моему Булеварду с109r 2008 г. выпуска подходят, как я понял, 2 модели: GiPro/ATRE и GiPro DS.
Помогите определиться)
Спасибо!
0 #105
SanSan 06 Ноября 2015
индикатор передачи
Добрый день!
По совместимости к моему Булеварду с109r 2008 г. выпуска подходят, как я понял, 2 модели: GiPro/ATRE и GiPro DS.
Помогите определиться)
Спасибо!
0 #104
Серёня 29 Октября 2015
gsxr1000k4
спасибо
0 #103
Healtech Electronics 29 Октября 2015
gsxr1000k4
В мануале написано что при включении зажигания будет показываться передача на которой находится мотоцикл. В мануале не написано что при включении показывается номер передачи, на которую настроен блок отключения задержки зажигания.

d относится к индикатору передач, означает что индикатор использует заводские настройки для определения номера передачи. Если вы пройдете процедуру обучения, то вмето d будет отображаться число передач, на которую запрограммирова но GIPRO.

Для просмотра настроек модуля отключения задержи зажигания - просьба прочесть пункт:

4.2. Просмотр и изменение настроек МОЗ

мануала.

Цитирую Серёня:
gsxr1000k4. по мануалу установлен giproAtre (разьемы "в разрыв" датчика передачи, питание от "заднего габарита"). Так вот, настраиваю как в инструкции (не важно - 4, 5 или 6ю передачу) но после выключения/включения зажишания, ВСЕ РАВНО giproAtre на экранчике показывает букву "d". (хотя в мануале написано, что при вкл.зажигания блок будет отображать передачу на которую настроен)
0 #102
Серёня 29 Октября 2015
giproAtre непонятки
gsxr1000k4. по мануалу установлен giproAtre (разьемы "в разрыв" датчика передачи, питание от "заднего габарита"). Так вот, настраиваю как в инструкции (не важно - 4, 5 или 6ю передачу) но после выключения/включения зажишания, ВСЕ РАВНО giproAtre на экранчике показывает букву "d". (хотя в мануале написано, что при вкл.зажигания блок будет отображать передачу на которую настроен)
0 #101
Theodore 06 Сентября 2015
GiPro/ATRE индикатор передачи с функцией отключения запаздывания зажигания
Great post.

Feel free to surf to my web site Your Success Kit
