SpeedoHealer V4 - корректор спидометра, генератор импульсов для спидометра

PDF Печать E-mail
SpeedoHealer V4 - корректор спидометра, генератор импульсов для спидометра
Подбор модели к мотоциклу
Инструкции
Онлайн калькулятор
Фотогалерея
Список совместимых мотоциклов

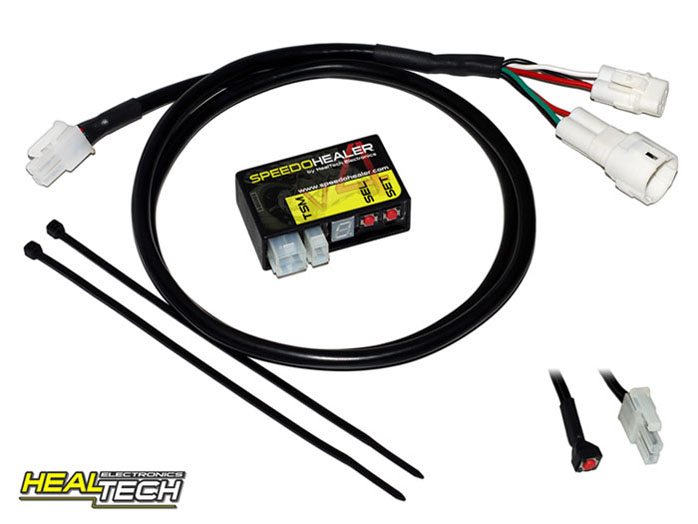

SpeedoHealer V4 3 функции в одной

Заводская погрешность спидометра большинства современных мотоциклов и автомобилей достигает 10%, а даже небольшое изменение передаточного числа, происходящее при изменении звезд, диска или даже профиля резины, может сдвинуть показания спидометра ещё на 15%. SpeedoHealer это недорогое и удобное устройство позволяющее скорректировать показания спидометра и одометра. Устройство совместимо со всеми спидометрами кроме приводимых тросиком.

Корректор выпускается в двух версиях SH-V4 и SH-V4-AB. Отличаются корректоры назначением выносной кнопки. SH-V4 использует выносную кнопку для вывода максимальной скорости на спидометр. Вы нажимаете на кнопку на неподвижном мотоцикле а спидометр, стрелочный или цифровой выводит максимальную зафиксированную скорость. SH-V4-AB вместо кнопки использует переключатель с помощью которого могут переключаться корректирующие коэффициенты. SH-V4 поддерживает 2 коэффициента, которые в версии AB переключатся с помощью выносного переключателя. Переключатель позволяет на ходу переключаться между коэффициентами, что удобно для мотоциклов, задушенных по датчику скорости (внутрияпонские Honda, Kawasaki).

единая цена



SpeedoHealer объединяет 3 функции в одном модуле:

  • программируемый корректор спидометра
  • конвертер из kmh в mph и из mph в kmh
  • измеритель пиковой скорости, показывает вашу максимальную скорость по нажатию выведенной к приборной панели кнопки

С помощью идущих в комплекте разъемов SpeedoHealer легко подключается к мотоцилам Honda, Ducati, Kawasaki, KTM, Suzuki, Triumph и Yamaha, с помощью универсальной проводки U01 устройство подключается к автомобилям.

Предназначение:

  • исключение заводской погрешности спидометра, достигающей 10%
  • коррекция спидометра при изменении размера и/или профиля шины заднего колеса
  • коррекция спидометра при замене ведущей или ведомой звезд
  • получение точных показаний спидометра на мотоциклах, автомобилях, ATV, снегоходах
  • отключение заводского ограничителя скорости на мотоциклах ZX-12R, ZX-14, ZZR1400
  • коррекция спидометра при замене шкалы измерения (установка шкалы с другого мотоцикла)
  • коррекция спидометра при установке приборной панели с другой модели мотоцикла
  • коррекция спидометра при установке тюнингованной приборной панели
  • генерация импульсов произвольной частоты для спидометров приборных панелей
  • тарировка спидометров

Поставив SpeedoHealer вы получаете:

  • точный спидометр и одометр не зависящий от изменений в передаточных числах
  • возможность коррекции частоты сигнала датчика скорости от -99.9% до +9999.9% с шагом of 0.1% (сигнал может быть изменен от 1/1000 до x100 с шагом 0.001)
  • полную свободу в экспериментах с передаточными числами
  • ваш одометр не будет показывать лишнего, что немаловажно при продаже
  • фиксация пиковой скорости (для любопытных, отображается на индикаторе скорости приборной панели)
  • в случае ZX-12R, ZX-14, ZZR1400 возможность отключить ограничитель скорости
  • поддержка двух корректирующих коэффициентов выбор между которыми осуществляется простым нажатием кнопки
  • устройство поддерживает самодиагностику, которую вы можете активировать во время установки
  • устойчивость к перепадам напряжения бортовой сети, устройство может работать при напряжениях от +3 до +19V DC
  • высокоскоростной 32 битный процессор обеспечивающий быструю скорость обработки данных
  • надежность - устройство и соединения водонепроницаемы, разъемы защищены от короткого замыкания, реверсивного напряжения и резким перепадам напряжения в бортовой сети
  • все устройства тестируются на фабрике и гарантированно исправны
Принцип работы:

Большинство современных мотоциклов используют спидометры, работа которых основывается на считывании импульсов с датчика скорости. Датчик скорости генерирует импульсы согласно числу вращений какого-либо крутящегося, пропорционально оборотам двигателя, вала. SpeedoHealer способен работать с разными датчиками скорости, установленными в разнообразных частях мотоцикла. Наиболее распространенное место подключения SpeedoHealer - датчик скорости, расположенный на выходном вале мотоцикла. На этот же вал монтируется и ведущая звезда. В этом случае датчик скорости передает импульсы частота которых совпадает с частотой вращения ведущей звезды.  Спидометр запрограммирован на фабрике под заводские передаточные числа (число зубов на ведомой звезде к числу зубов на ведущей звезде при заданном шаге между зубами) и на заводской профиль резины (диаметр заднего колеса, диска, профиль покрышки). Изменение в числе зубов на ведомой или ведущей звезде или/и изменение диаметра заднего колеса приводит к изменению скорости вращения вала и, как следствие, к изменению числа импульсов, передаваемых датчиком скорости. Заводской спидометр использует в работе запрограммированный на фабрике коэффициент и не способен отслеживать изменения передаточного числа и диаметра заднего колеса, в связи с чем возникает погрешность в измерении скорости при изменении передаточных чисел. SpeedoHealer v4 специально разработан для коррекции этой погрешности.

SpeedoHealer v4 монтируется в разрыв соединения между датчиком скорости, установленном в мотоцикле заводом и спидометром. Датчик скорости подсоединяется к спидометру через разъем. Все что надо сделать - это разъединить заводской разъем и подсоединить к нему устройство в "разрыв" с помощью идущей в комплекте проводке. С помощью встроенного микропроцессора SpeedoHealer v4 считывает показания датчика скорости, производит коррекцию показаний и передает скорректированные данные заводскому спидометру. Таким образом, SpeedoHealer V4 можно рассматривать как программатор датчика скорости. Коэффициент коррекции, используемый в алгоритмах устройства, выставляется пользователем с помощью индикатора и двух кнопок. Коэффициент коррекции несложно рассчитывается на основе изменений передаточного числа с помощью инструкции, приложенной к SpeedoHealer v4 или онлайн калькулятора.

Статья раскрывающая один из способов практического применения корректора спидометра - устранение заводской погрешности:
http://www.healtech.ru/stati/zavodskaya-pogreshnost-spidometra

Практическое применение при смене звезд на городском мотоцикле:
http://www.healtech.ru/stati/dovodka-gorodskogo-motocikla

Практическое применение при подготовке к мотоцикла к соревнованиям:
http://www.healtech.ru/stati/podgotovka-motocikla-k-shkmg

Применение SpeedoHealer для конверсии приборной панели автомобиля, ShV4 выступает в роли генератора импульсов для спидометра:
http://www.healtech.ru/stati/tuning-pribornoy-paneli

На видео, присланном пользователем, показана функция "Максимальная Скорость" корректора. При нажатии кнопки SpeedoHealer выводит на индикатор скорости мотоцикла - максимальную, зафиксированную с момента установки (или сброса) скорость. В случае если индикатор цифровой, максимальная скорость отобразилась бы в цифрах.

Он-лайн калькулятор для расчета коэффициента калибровки и получения инструкции по установке SpeedoHealer
